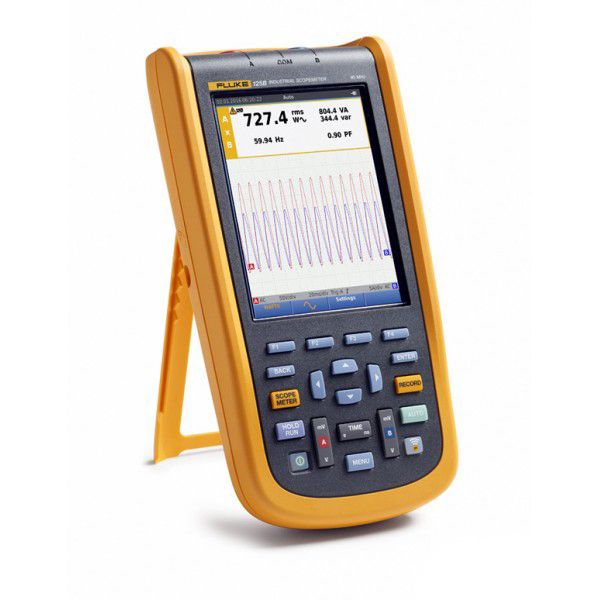

Осциллограф Fluke 125B/S
Осциллограф Fluke 125B/S – это портативный цифровой осциллограф, предназначенный для диагностики и анализа электрических сигналов в различных областях, таких как электроника, электротехника, автомобильная промышленность и другие. Комплект поставки включает футляр для удобной транспортировки и хранения.
Таблица характеристик:
| Характеристика | Значение |
|---|---|
| Бренд | Fluke |
| Модель | 125B/S |
| Тип | Портативный цифровой осциллограф |
| Количество каналов | 2 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 100 Мвз/сек (в режиме реального времени) |
| Вертикальная чувствительность | 1 мВ/дел – 10 В/дел |
| Горизонтальная чувствительность | 2 нс/дел – 50 с/дел |
| Память | 10 000 точек на канал |
| Дисплей | Цветной ЖК-дисплей, 5,7 дюйма |
| Интерфейс | USB, RS-232 |
| Питание | Аккумуляторная батарея, сетевой адаптер |
| Вес | 2,3 кг (без футляра) |
| Размеры (ДхШхВ) | 260 мм x 180 мм x 80 мм (без футляра) |
| Защита | IP30 (защита от пыли и влаги) |
| Дополнительные функции | Автоматические измерения, запись и анализ форм сигналов, USB-хранение данных, функция "Connect-and-View™" |
| Комплект поставки | Осциллограф, пробники, аккумулятор, зарядное устройство, кабели, футляр, инструкция |
| Страна производства | США |
Ключевые преимущества:
- Высокая производительность: Полоса пропускания 50 МГц и частота дискретизации 100 Мвз/сек обеспечивают точный анализ сигналов.
- Простота использования: Функция "Connect-and-View™" автоматически настраивает осциллограф для оптимального отображения сигнала.
- Портативность: Компактный и легкий дизайн, а также футляр для транспортировки делают осциллограф удобным для использования на месте.
- Удобство использования: Цветной ЖК-дисплей и интуитивно понятный интерфейс упрощают работу с устройством.
- Автоматические измерения: Осциллограф автоматически определяет параметры сигнала, такие как амплитуда, частота и фаза.
- Запись и анализ: Возможность записи и анализа форм сигналов позволяет подробно изучить поведение сигнала во времени.
- Интерфейсы: USB и RS-232 обеспечивают легкую передачу данных на компьютер для дальнейшего анализа.
- Долговечность: Аккумуляторная батарея и возможность использования сетевого адаптера обеспечивают длительное время работы.
Осциллограф Fluke 125B/S с футляром – это надежный и функциональный инструмент для профессионалов, которые нуждаются в точном анализе электрических сигналов в различных условиях.
Документы
e002fcbe7bcf4c4eb55adca14e2115c8
946,6 кб
9f7dbae3387defaf247f6722da8fb590
821,1 кб
Госреестр
№65852-16
Гарантия
6 месяцев
Страна производства
США
Масса
1,4 кг (3,2 фунта) с батареей
Погрешность
± (0,5 % +5 отсчетов)
Безопасность
IEC 61010-1: Класс загрязнения 2
Выходная мощность
<100 мВт
Дисплей
5,7 дюймов, цветной, активная матрица TFT
Электромагнитная совместимость (ЭМС)
IEC 61326-1: Промышленные нормы, CISPR 11: Группа 1, класс A
Разрешение
1 градус
Память
Гнездо для карты памяти Micro SD с дополнительной картой памяти SD (максимальный размер — 32 Гб)
Питание
через сетевой адаптер BC430
Диапазон
от 2 % до 98 %
Полярность
+ на входе A, - на общем проводе COM
Режимы отображения
A, -A, B, -B
Источник
A, B
Режимы
Максимальное пиковое значение, минимальное пиковое значение или размах
Одна вертикальная линия
Получение среднего, минимального и максимального значения
Диапазоны
500 мВ, 5 В, 50 В, 500 В, 750 В
Температура
От 0 до 40 °C (от 32 до 104 °F)
Продолжительность записи
2 недели
Диапазон частот
от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке
Коэффициенты усиления
0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА
Назначение
измерение сигналов с широтно-импульсной модуляцией, например, на выходе инвертора электропривода
Показания
Вт, ВА, ВАр, коэффициент мощности (PF), коэффициент реактивной мощности (DPF), Гц
Функции
Полнофункциональные осциллограф с двумя входами и мультиметр
Частотная характеристика — подключение по постоянному току
по постоянному току и до 40 МГц (-3 дБ)
с экранированными измерительными проводами STL120-IV 1:1
По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ)
с щупом VP41 10:1
по постоянному току и до 40 МГц (-3 дБ)
Частотная характеристика — подключение по переменному току (спад по нижним частотам)
<10 Гц (-3 дБ)
Время нарастания, без учета влияния щупов, измерительных проводов
123B <17,5 нс 124B и 125B <8,75 нс
Входной импеданс
1 МОм//20 пФ
с BB120
1 МОм//24 пФ
с датчиком VP41 10:1
5 МОм//15,5 пФ
Чувствительность
от 5 мВ до 200 В/деление
Аналоговый ограничитель полосы пропускания
10 кГц
Макс. напряжение на входах A и B
600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение.
Макс. плавающее напряжение, между любой клеммой и заземлением
600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц
Режимы работы осциллографа
Нормальный, одиночный, развертка
Диапазоны (в нормальном режиме)
от 10 нс до 500 нс/деление
Выборка в реальном времени
от 1 мкс до 5 с/деление
Одиночный (в реальном времени)
от 1 мкс до 5 с/деление
Развертка (в реальном времени)
от 1 с до 60 с/деление
Частота дискретизации (одновременно для обоих каналов)
до 4 Гигаотсчетов в секунду
Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление
40 Мегаотстчетов в секунду
Режим обновления экрана
В режиме автоколебаний, в режиме синхронизации
Чувствительность A и B
0,5 деления или 5 мВ
при 40 МГц
1,5 деления
Фронт
Положительный, отрицательный
Сглаживание
Подавление шумов сигнала.
Всплески выкл.
Не регистрирует выбросы между отсчетами
Огибающая
Регистрация и отображение минимальных и максимальных значений сигнала во времени.
Автоматическая настройка (Connect-and-View ™
Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска.
Подавление синфазной помехи (CMRR)
>100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне
5000 отсчетов
Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току)
± (1 % +10 отсчетов)
от 1 до 60 Гц (В переменного тока)
± (1 % +10 отсчетов)
Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току)
± (2,5 % +15 отсчетов)
Подавление постоянной составляющей (только для напряжения переменного тока)
>50 дБ
Погрешность, размах сигнала
10 % от диапазона
Показание во всем диапазоне
500 отсчетов
Погрешность в диапазоне от 1 Гц до 1 МГц
± (0,5 % +2 отсчетов)
Максимальное показание
50,00 тыс. об./мин.
С токовыми клещами
такие же, как для напряжения постоянного, переменного тока, переменного + постоянного тока или ПИКОВОГО (PEAK) значения
Коэффициент усиления
1 мВ/°C и 1 мВ/°F
0 дБВ
1 В
0 дБм (600 Ом / 50 Ом)
1 мВт соответствует 600 Ом или 50 Ом
дБ напряжения
Напряжение постоянного, переменного или переменного + постоянного тока
Показания во всем диапазоне
1000 отсчетов
Принцип действия
показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты
Измерительный ток
от 0,5 мА до 50 нА, уменьшается с ростом предела измерений
Напряжение разомкнутой цепи
<4 В
Звуковой сигнал
<(30 Ом ± 5 Ом) в диапазоне 50 Ом
Обнаружение коротких замыканий
≥1 мс
Измерительное напряжение
>2,8 В
при разомкнутой цепи
<4 В
Установка нуля
Устанавливает фактическое значение в качестве эталонного
Режим AutoHold (на входе А)
Фиксирует и сохраняет стабильные результаты измерения. При обнаружении стабильных показаний подается звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока.
С фиксированной десятичной точкой
Активируется при использовании клавиш аттенюатора.
Скорость измерений
Не более 2 измерений/с
Объем записываемых данных (мин., макс., среднее значение)
2 миллиона показаний для 1 канала
Максимальное количество событий
1024
Максимальная частота дискретизации
400 тысяч отсчетов/с
Размер встроенной памяти
Емкость записи — 400 миллионов отсчетов
Продолжительность записи во встроенную память
11 часов с интервалом 20 мс
Емкость карты SD для записи
1,5 миллиарда отсчетов
Продолжительность записи на карту SD
14 дней с интервалом 20 мс
Отображение формы сигнала на дисплее
10 делений по 40 пикселей
Горизонтально
12 делений по 40 пикселей
Входное напряжение
от 10 до 21 В постоянного тока
Потребляемая мощность
обычно 5 Вт
Входной соединитель
гнездо диаметром 5 мм
Внутреннее
с помощью батареи BP290
Питание от батареи
литиево-ионный аккумулятор 10,8 В
Время работы
7 часов при 50% яркости подсветки
Время заряда
4 часа при выключенном измерительном приборе, 7 часов при включенном измерительном приборе
Допустимая окружающая температура
от 0 до 40 °C (от 32 до 104 °F) во время зарядки
Механические характеристики
259 x 132 x 55 мм (10,2 x 5,2 x 2,15 дюйма)
Интерфейс
Передача копий изображений на экране (растровые изображения), настроек и данных
USB для подключения к ПК / блокнотному ПК
через USB-адаптер/кабель OC4USB с оптической развязкой (по заказу) с помощью ПО FlukeView ® для Windows ®
Дополнительный WiFi-адаптер
Быстрая передача копий изображений на экране (растровые изображения), настроек и данных на ПК / блокнотный ПК, планшетный ПК, смартфон, и т. д. Прибор имеет порт USB для подсоединения трансивера WiFi. По соображениям безопасности не используйте порт USB с кабелем.
Требования к условиям окружающей среды
MIL-PRF-28800F, Класс 2
Работа от сетевого адаптера
От 0 до 50 °C (от 32 до 122 °F)
Хранение
От -20 до 60 °C (от -4 до 140 °F)
Влажность (рабочая)
без конденсации
при температуре 10 до 30 °C (от 50 до 86 °F)
95 %
при температуре 30 до 40 °C (от 86 до 104 °F)
75 %
при температуре 40 до 50 °C (от 104 до 122 °F)
45 %
Подъем на высоту
CAT III 600 В
Эксплуатация на высоте 2 км (6 600 футов)
CAT IV 600 В
Корея (KCC)
Оборудование класса A (промышленное вещательное оборудование и оборудование связи)
США (FCC)
47 CFR 15 подраздел B. Настоящий прибор не подлежит лицензированию согласно пункту 15.103.
Беспроводная связь с помощью с адаптера
От 2412 до 2462 МГц
Защита корпуса
IP51, согласно: EN/IEC60529
Измерение
IEC 61010-2-033: CAT IV 600 В/CAT III 750 В
С переходником BB120 между соединителем BNC и однополюсным штекером
600 В (среднеквадратичное) и ниже
Макс. плавающее напряжение между любой клеммой и заземлением
600 В (среднеквадратичное) C at IV, 750 В (среднеквадратичное) до 400 Гц
Принадлежности в комплекте
Щуп с делителем напряжения 10:1
при 60 МГц
4 деления
Источники
A, B
Двойные вертикальные линии
Значения размаха сигнала, временного интервала и обратного временного интервала
Двойные горизонтальные линии
Считывание максимального и минимального значений и размаха сигнала
Время нарастания или спада
Длительность переходного процесса, значения 0 %-уровня и 100 %-уровня (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме)
Схемы подключения
1-фазная/ 3-фазная 3-проводные сбалансированные нагрузки (для 3-фазных систем: только основная гармоника, только в режиме AUTOSET автоматической настройки)
Коэффициент мощности (PF)
Отношение активной и полной мощности — от 0,00 до 1,00
Ватт
Среднеквадратичное значение произведения отсчетов на входе A (напряжение) и на входе B (сила тока)
ВА
В (среднеквадратичное значение) x А (среднеквадратичное значение)
Реактивная мощность (ВАр)
√((ВА)2 -Вт 2 )
125B
50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
Вт, ВА, диапазоны ВАр (авто)
от 250 Вт до 250 МВт, 625 МВт, 1,56 ГВт
при выборе: суммарный (%r)
± (2 % + 6 отсчетов)
при выборе: основной (%f )
± (4 % + 4 отсчетов)
DPF
от 0,00 до 1,00
PF
от 0,00 до 1,00, ± 0,04
Показания / показания при выборе курсором (основная гармоника от 40 до 70 Гц)
можно выбрать значения для каждой гармоники, начиная с первой
Ти п
Протокол
Interbus S
EIA-422
Modbus
RS-232/EIA-232
RS-485
RS-485/EIA-485
Foundation Fieldbus
61158 тип 1; 31,25 Кбит
Profibus
EIA-485
PA
61158 тип 1
Отзывы
Оставить отзыв
Загрузка отзывов...
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.
Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.
Статьи
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Госреестр
—
№65852-16
Гарантия
—
6 месяцев
Страна производства
—
США
Масса
—
1,4 кг (3,2 фунта) с батареей
Погрешность
—
± (0,5 % +5 отсчетов)
Безопасность
—
IEC 61010-1: Класс загрязнения 2
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Fluke — это всемирно известный бренд, специализирующийся на производстве профессионального измерительного оборудования и инструментов для специалистов в различных отраслях. Основанный в 1948 году, Fluke стал синонимом точности, надежности и инноваций, предлагая решения, которые помогают инженерам, техникам и специалистам по обслуживанию достигать максимальной эффективности и безопасности в своей работе.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
